既然日常中用的是交流电，那为什么还有火线、零线之分？

diaodiaoidaoidao，哈呀哈呀哈呀

其他各位答主回答的很好，也非常专业，但对于初中生的您来说，也许并不是那么容易就能理解的。我用尽量浅显的语言（也许会有错误），把火线零线的来龙去脉给您介绍清楚。

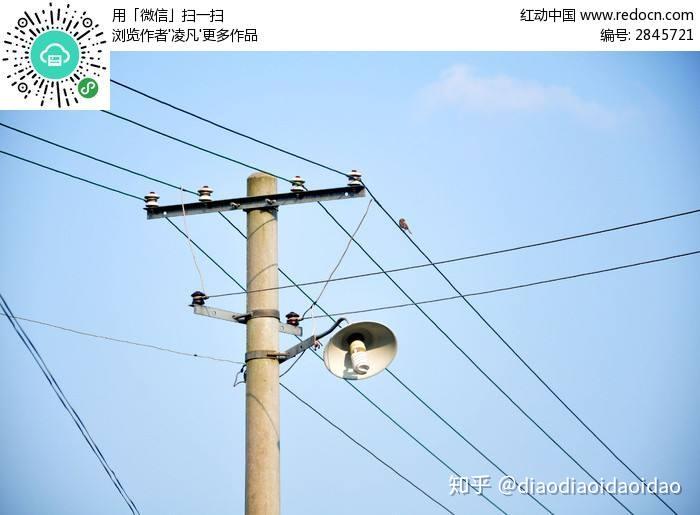

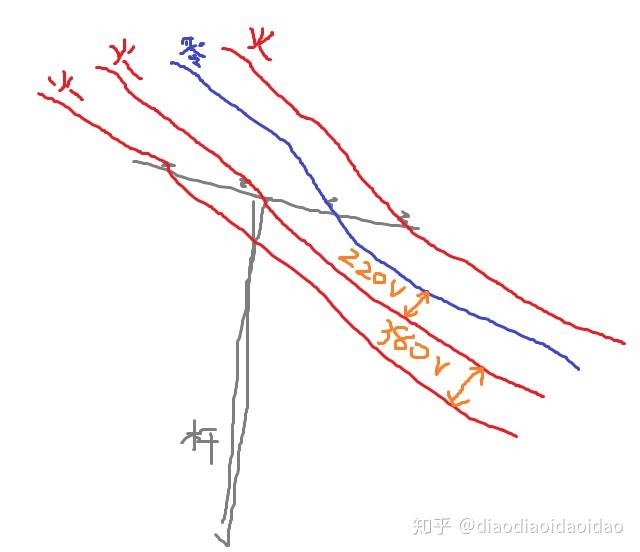

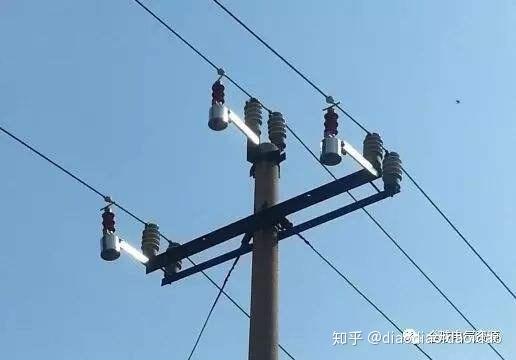

这个其实很简单，没那么啰嗦，我们只要稍微搞明白，家里的电路，线路基本是怎么接的，这就全明白了。

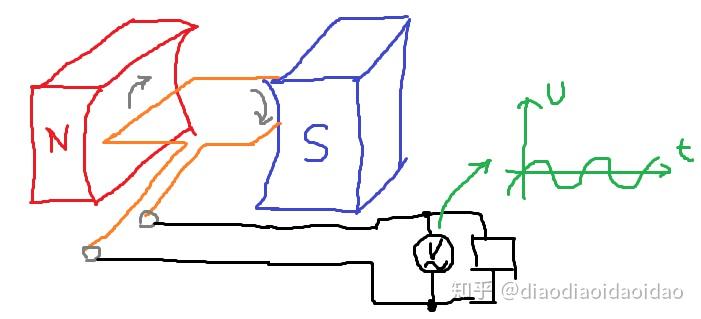

要搞明白火线零线，我们先要简单了解一下发电机的结构，课本上的发电机，长这样：

我们发现，发电机中的线圈在旋转时切割磁感线，每当线圈转 180°后切割磁感线的方向就翻转了，所以会输出交变电流。小型的手摇发电机用的一般就是这种结构，叫做旋转线圈式。但如图所示的发电机发出来的交流电，还分不出火线零线，你把两根线都当成火线也行。

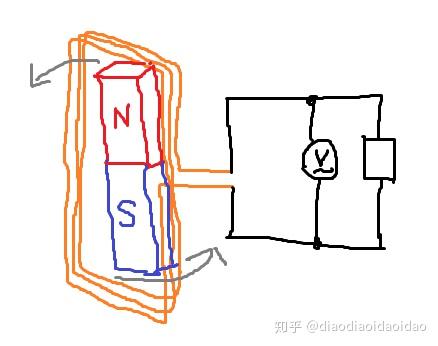

我们接着往下看。这种结构，有个什么缺陷呢？在发电厂里，为了提高输出电压，提升发电能力，常常要把线圈绕很多匝（就是绕很多圈的意思），所以，发电厂里线圈又厚又重，转起来很困难，所以，发电厂用的是另一种形式，叫做旋转磁极式，它长这样。

这就是旋转磁极式发电机的基本结构，就是把转动的改成了磁铁，而线圈固定不动。我们知道运动是相对的，所以不管是旋转什么，只要能切割磁感线，发电的基本原理都是一样的。

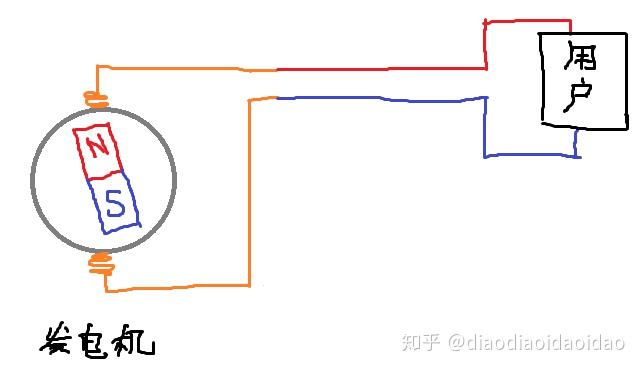

图每次这样画起来比较麻烦，也不容易画好看，我们把上面那幅图画的简化一下，意思是一样的，就是改一下画法。

为了看得清楚一点，我把线圈怎么缠绕的省略没画，用一坨线头代替一下。我们看到，就像前一幅图一样，这个发电机，在竖直方向，缠绕了一组线圈，旋转的是里面的磁极。同样，此时发出来的电，也不分火线和零线。

我们再来看一下，如果发电机就像这样只在竖直方向绕几圈线圈，又有什么不好的地方？相信大家都发现了，发电机的左右都是空着的，太浪费了也。

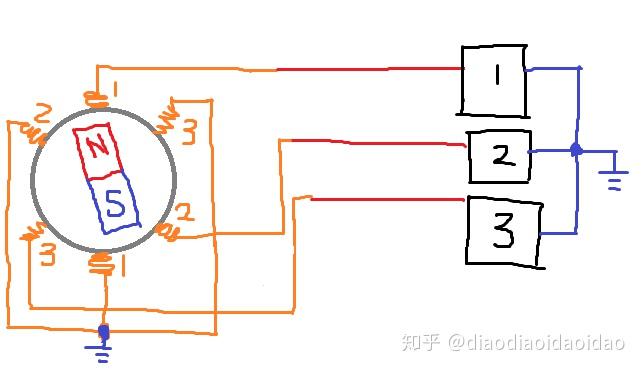

怎么办呢，很简单，在左右空着的地方，也放几组线圈呗。但怎么放呢？这不能随便放的，不然就乱套了。国家统一标准，依次间隔 120°，放三组线圈。如果还嫌空，每三组组成一套，成套成套地放。

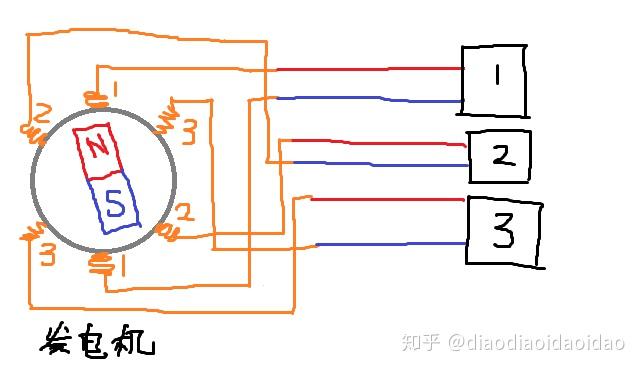

我们就先放一套看看，现在的线路，变成了这个样子。

怎么样，现在利用率一下子就上来了吧。注意这乱飞的电线，线路之间交叉的地方，都是跨过去的，不连通。同一台发电机，这么一搞，一下子发出了三路电出来。看到没，旋转磁极式的威力出来了。

但是呢，这三路电，在输送的时候，总共要耗费六条线路，浪费金属，能不能稍微合并一下呢？这个问题，我们思考一下。上面三户人家，从发电机出来入户的那根线，是要保留的，以便各户能单独控制；而回到发电机的那三根线，倒是可以合并一下，只不过合并成一根之后，那根的电流“可能”会很大。

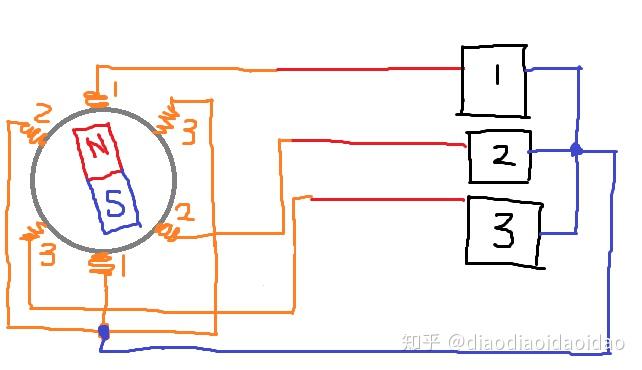

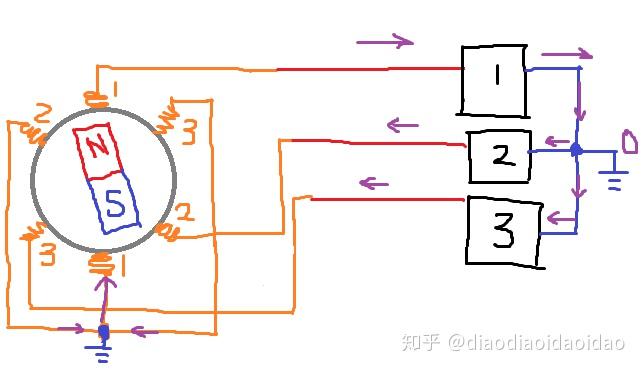

将回路线合并为一根后的电路示意，注意线路直接交叉代表是跨越过去的，打点加粗的代表铰接在一起的

合完之后，发现，线路明显简洁了不少。但刚才也说了，合起来的那根回路线，电流可能会很大，如果电流真的特别大甚至等于原来三路之和的话，这根线得三倍加粗，这么合并成一根其实就没有什么意义了。

这就是问题的关键，所有的一切，答案就在这里。

我们先来看 1、2、3 号这三个端口的电压，再来看最后那根回路线的电流。

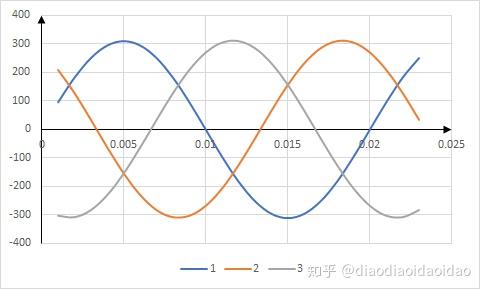

我们知道，民用电的电压是 220V，这是指电压的有效值，而因为是交流电，所以电压的瞬时值，总是在不断周期性交替变化的。我们先直观感受一下，当磁铁 N 极刚好扫过 1 的时候，此时 1 的电压是最高的，而 2、3 离得较远，电压是比较低的，而且 2、3 的入户端口更靠近 S 极，电压还是反向的。也就是说，在每个瞬间，这三个端口电压瞬时值均不同，如果画成图像，长下面这样。
